Faserlaser-Schneidemaschine (Großformat),

CMA2040C-G-A

Praktikabilität ist ein sehr wichtiger Faktor, an den der Nutzer denken, bevor sie sich entscheiden, welche Art von Faserlaser-Schneidemaschine zu wählen. Effektiver Schneidebereich ist auch von entscheidender Bedeutung, wenn es zum Großformat-Metall-Schneiden in den Industrien kommt, wie etwa Landmaschinen, zentralen Klimageräten, Geschirr, Lampen, großen Türen oder Fenster etc. Die CMA2040C-GA-Typ-Großformat-Schneidemaschine ist durch hohe Steifigkeits- und Hochleistungsdesign charakterisiert. Sie kann den Großformatschneidevorgang durchführen, während eine hohe Verarbeitungseffizienz und eine gute Stabilität erhalten bleibt.

Funktionsmerkmale
1. Y-Achsen-Synchron-Dual-Antriebslösung
Das Doppelmotor-, Doppelgang-Synchron-Antriebssystem arbeitet mit einem hochfesten Aluminiumlegierungs-Querträger, um eine maximale Beschleunigung von bis zu 1,0 G zu erreichen. Es ermöglicht unser Produkt höhere Verarbeitungseffizienz und weniger Gasverbrauch, im Vergleich zu anderen ähnlichen Produkten in dieser Branche.
2. Das Antriebssystem mit Zahnstange und Ritzel wird aus Deutschland importiert. Es hat das von Hochgeschwindigkeits- und Fernbetrieb verursachte Schwingungsproblem zu überwunden, was zur hohen Präzisions-Übertragung und erhöhten Produktionseffizienz führt.
3. Die Hochleistungs-Schneidanlage mit hoher Steifigkeit kann das Risiko einer Schwingung minimieren, die von Hochgeschwindigkeits-Schnittsaktivitäten erzeugt wird.
4. Der Hochleistungs-Aluminium-Gussquerträger wurde der Finite-Elemente-Analyse unterzogen, um die ultimative Dynamik zu erreichen. Hervorragende strukturelle Steifigkeit ermöglicht diese Schneidanlage für eine lange Zeit stabil zu arbeiten und macht es ideal für Hochgeschwindigkeits- und Präzisions-Laserschneiden.
5. Der Arbeitstisch von offener Art ist einfach zu bedienen und erfordert einen sehr kleinen Raum.

Technische Parameter
Schneidebereich (L×W) 2000mm×4000mm
Lasertyp Faserlaser
Nennlaserleistung (optional) 700W~2000W
Antriebssystem Dual-Antrieb-Portalstruktur
Schmiersystem Komplett automatisch
Maximale Geschwindigkeit 100m/min
Maximale Beschleunigung 1.0G
Positioniergenauigkeit ±0.03mm/1000mm
Wiederholbare Positioniergenauigkeit ±0.02mm/1000mm
Unterstütztes Grafikformat CAD, DXF, etc.
Arbeitsumgebung 0-40℃ Luftfeuchtigkeit≤ 80%, keine Betauung
Gesamtleistung Approx. 25KW
Stromversorgung 3-Phasen 380V/50Hz/60Hz
Ca. Gesamtabmessung (L×B×H) 5500mm×3250mm×1650 mm
Ca. Gesamtgewicht 6000Kg

Geeignete Materialien
Die Laser-Metallschneidemaschine wird vor allem für schnelles Schneiden von Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, verzinktem Blech, Al-Zn beschichtetem Blech, Messing, Kupfer und anderen metallischen Werkstoffen verwendet.

Anwendungen
Geschirr, Lampen, Blechbearbeitung, Geräteschränke, Autoteile, Kühlschränke, Klimaanlagen, Aufzüge, Hotelzubehör usw.

Proben auf einen Blick

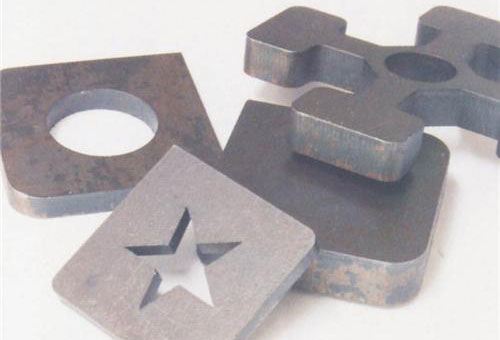

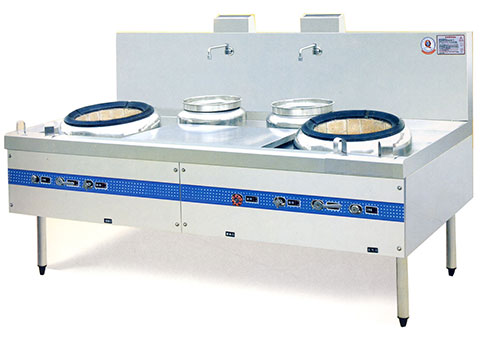

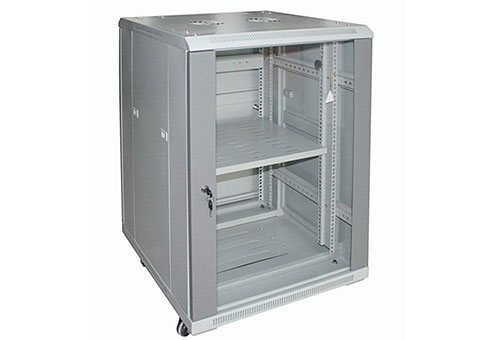

Lasergeschnittener Edelstahl-Herd Lasergeschnittene dicke Stahlplatte Lasergeschnittener Geräteschrank

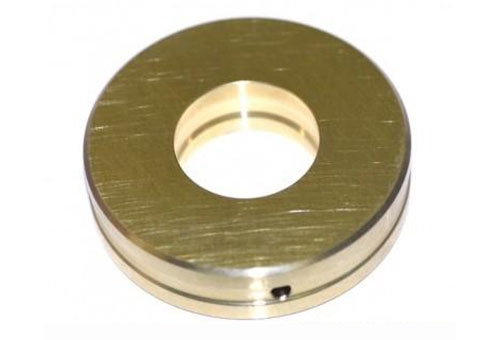

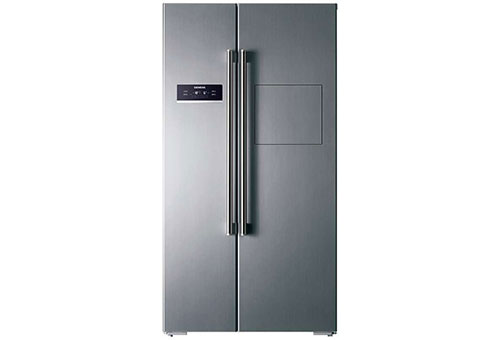

Lasergeschnittener Edelstahl-Kühlschrank Lasergeschnittene Kupferplatte Lasergeschnittenes Nichteisenmetall
Faserlaser
1. Wellenlänge: 1070~1090nm
2. Strahlqualität: TEM00 (M2<1.4)
3. Lebensdauer der Pumplaserdiode: über 100.000 Stunden
4. Wartungsfreier Betrieb
5. Single-Mode-Faser-Übertragung
6. Optimale Strahlform und Schneidleistung
7. Spezialisiert aufs Metallschneiden
Autofokussystem mit hohem Dynamikbereich
1. Steuert den kapazitiven, servogesteuerten Laserschneidkopf durchs Schließen der Position und Geschwindigkeits-Schlaufen.
2. Schnelle Dynamik und hohe Präzision
3. Unterstützt Leapfrog-Erhebung und schnellen Nachlauf.
Hocheffizienz- und Präzisions-Bewegungsmodul
Das verschleißfeste Zahnstangenantriebssystem kann das Schwingungsproblem überwinden, das durch hohe Geschwindigkeit, Fernbetrieb verursacht wird. Es kann Hochgeschwindigkeits- und Präzisions-Übertragung realisieren.
Professionelle Steuersoftware fürs Niederdichte-Stahlplattenschneiden
1.Übernimmt den selbstadaptiven Glättungs-Algorithmus, um die Schneideroute automatisch zu optimieren
2.Automatisierte Kantentracking-Funktion
3.Übernimmt den Bezier-Kurven-Algorithmus, um die hocheffiziente Krümmung zu realisieren und die Schäden zu verhindern, die von der thermischen Verarbeitungsaktivität entstehen
Finite-Elemente-Analyse der Querträgerstruktur
1. Finite-Elemente-Analyse und Optimierung wird auf dem Querträger getan, um die ultimative dynamischen Eigenschaften zu erreichen: das niedrigste Gewicht, beste strukturelle Steifigkeit, höchste Laufgeschwindigkeit und deutlich verbesserte Dynamik.
2. Ideal geeignet für Hochgeschwindigkeits- und Präzisions-Laserschneiden
Hochleistungs-Servomotor
Das japanische Yaskawa-Hochträgheits-Servosystem kann die beste Verstärker-Antwort bieten, die minimale Abbindezeit, effektive Drehzahlregelung und maximale mechanische Stabilität ergibt.
Y-Achse-Synchron-Doppelantriebslösung
1. Doppelmotor, Doppelgang-Synchronantriebssystem mit einer hochfesten Aluminiumlegierungs-Traverse
2. Maximale Beschleunigung: 1.0G
3. Bietet extrem hohe Verarbeitungseffizienz und stark reduzierten Gasverbrauch
Kühleinheit
1. Intelligentes Wasserkühlsystem mit doppeltem Temperaturbereich
2. Sicherheitsalarmfunktionen umfassen Übertemperaturalarm, Flussschutz, Wasserstandsschutz etc.
3. Dieses Gerät ist garantiert, auch in einer heißen und feuchten Umgebung normal zu arbeiten.

Weltklasse Einrichtungen
Um ein Weltklasse-Niveau zu gewährleisten, hören wir nie auf, die Produktqualität und Fertigungsgenauigkeit zu verbessern. In den letzten Jahren haben wir stark in mehreren Dutzend innovativen Einrichtungen investiert, einschließlich der Folgenden:
1. Großformat-Präzisionsbearbeitungszentrum wurde von HUNCO, OKUMA, AMADA, MAZAK und AWAY eingekauft
2. Deutsche WENZEL dreidimensionale Koordinatenmessmaschine
3. Amerikanische HOFMANN dynamische Auswuchtmaschine
4. Britische RENISHAW Lasermaschine und Ballbar-System
5. Laser-Interferometer, Kollimation, Mikroskop, Ultraschalldetektor, Infrarot-Analysator und andere fortschrittliche Testeinrichtungen

Eine große Sammlung von erstklassigen Einrichtungen und Talenten ermöglicht YUEMING, nicht nur die Produktionseffizienz kontinuierlich zu verbessern, sondern auch aus der Konkurrenz auf dem Markt herauszustehen.

Weltweit führende Fertigungskapazität
Prüfeinrichtungen
Amerikanisches OPTODYNE- Laser-Messgerät Bidirektionaler Hochpräzisions-Autokollimator
Das dreidimensionale Koordinaten-Messgerät ermöglicht die dreidimensionale Messung von komplizierten Werkstücken. Es kann eine ultra hohe Präzision bieten und dem mit der Konzipierung bezüglichen Standard entsprechen.
