Präzisions-Faserlaser-Schneidemaschine (mit CCD-Kamera-Positionierungssystem),

CMA0606D-GV-B

Die CMA0606D-GV-B-Faserlaser-Schneidemaschine mit hochpräziser Kamera kann die Position von dem Werkstück automatisch erkennen. Sie wird auch entwickelt, hohe Effizienz und Präzisions-Metallschneidverfahren zu erreichen. Darüber hinaus wird sie mit einer Beschleunigung von 1,2 g, einer Positioniergenauigkeit von ± 0,02 mm / 1000 mm und einem Positionierungssystem mit hochauflösender CCD-Kamera entworfen, so dass dieses Präzisions-Schneidesystem einen großen Gefallen in der Metallverarbeitungsindustrie findet.

Funktionsmerkmale
1. Die einteilige Gussstruktur ermöglicht diese Metall-Schneidanlage eine hohe Präzision und Stabilität. Sie hilft, das von Hochgeschwindigkeits-Schnittsaktivitäten erzeugte Schwingungsphänomen zu beseitigen.
2. Doppelschnecken-, Doppelmotor-Antriebssystem mit Hochgeschwindigkeits-Lichtbogenschneidfunktion ist erhältlich
3. Das automatische Schmiersystem beseitigt die Notwendigkeit für Wartung der Getriebeteile. Es ermöglicht unseren Geräten, ätzende Materialien zu schneiden.
4. Diese Faserlaserschneidmaschine kann Leistung, Frequenz und Geschwindigkeit verfolgen. Sie kann auch den Schneidgrat effektiv reduzieren.

Technische Parameter
Modell CMA0606D-GV-B
Name Präzisions-Faserlaser-Schneidemaschine
Schneidebereich (L×W) 600mm×600mm
Lasertyp Faserlaser
Laserleistung (optional) 200W~1000W
Kamerasystem Erhältlich
Schmiersystem Komplett automatisch
Antriebssystem Gantry-Typ, Doppelschraube, Servoantrieb
Maschinenaufbau Einteilige Gussstruktur
Maximale Geschwindigkeit 60m/min
Maximale Beschleunigung 1.2G
Positioniergenauigkeit ±0.02mm
Wiederholbare Positioniergenauigkeit ±0.01mm
Unterstütztes Grafikformat CAD, DXF, etc.
Arbeitsumgebung 0-40℃ Luftfeuchtigkeit≤ 80%, keine Betauung
Gesamtleistung 5KW
Stromversorgung 3-Phasenn 380V/50Hz/60Hz
Ca. Gesamtabmessung (L×B×H) 2000mm×1680mm×2000mm
Ca. Gesamtgewicht 2400Kg

Geeignete Materialien
Hauptsächlich für schnelles Schneiden von Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, verzinktem Blech, Al-Zn-Stahlblech, Messing, Kupfer und anderen metallischen Materialien verwendet.

Anwendungen
Es bietet Präzisionsschneiden für Brillenbügel, Metall-Mikrochips, USB-Gehäuse und die Metallschalen mit Dicke von 0,2 mm bis 0,8 mm. Seine bemerkenswerten Vorteile sind Hochgeschwindigkeit, hohe Präzision, Blechbearbeitung, maßgeschneiderte Klemme und kleine Stellfläche.

Proben auf einen Blick

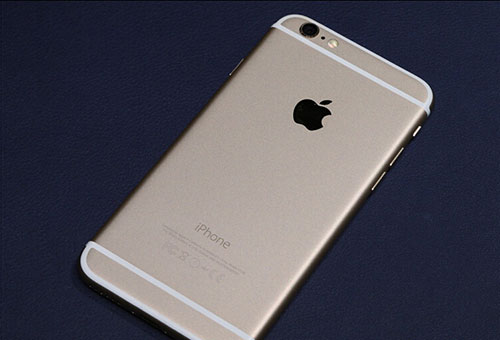

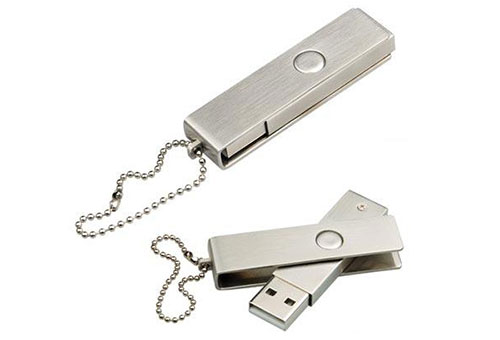

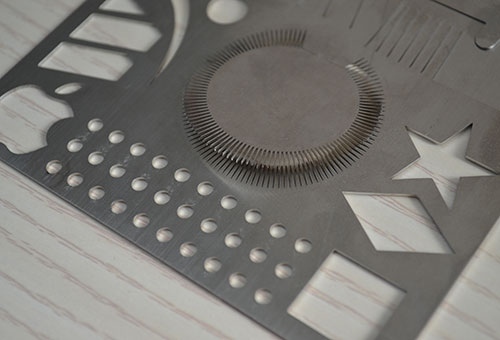

Hochpräzise lasergeschnittene Edelstahl-Sägezähne Lasergeschnittenes Metall-USB Lasergeschnittene Metallabdeckung für Mobiltelefon

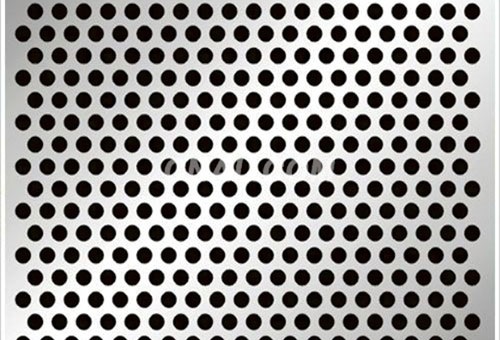

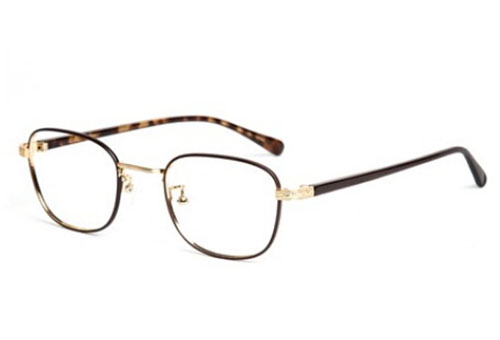

Lasergeschnittener Metall-Mikrochip Lasergeschnittene Metall-Brillenfassung Lasergebohrte Aluminiumlegierung
Faserlaser
1. Wellenlänge: 1070~1090nm
2. Strahlqualität: TEM00 (M2<1.4)
3. Lebensdauer der Pumplaserdiode: über 100.000 Stunden
4. Wartungsfreier Betrieb
5. Single-Mode-Faser-Übertragung
6. Optimale Strahlform und Schneidleistung
7. Spezialisiert aufs Metallschneiden
Autofokussystem mit hohem Dynamikbereich
1. Steuert den kapazitiven, servogesteuerten Laserschneidkopf durchs Schließen der Position und Geschwindigkeits-Schlaufen.
2. Schnelle Dynamik und hohe Präzision
3. Unterstützt Leapfrog-Erhebung und schnellen Nachlauf.
Hocheffizienz- und Präzisions-Bewegungsmodul
Das verschleißfeste Zahnstangenantriebssystem kann das Schwingungsproblem überwinden, das durch hohe Geschwindigkeit, Fernbetrieb verursacht wird. Es kann Hochgeschwindigkeits- und Präzisions-Übertragung realisieren.
Professionelle Steuersoftware fürs Niederdichte-Stahlplattenschneiden
1.Übernimmt den selbstadaptiven Glättungs-Algorithmus, um die Schneideroute automatisch zu optimieren
2.Automatisierte Kantentracking-Funktion
3.Übernimmt den Bezier-Kurven-Algorithmus, um die hocheffiziente Krümmung zu realisieren und die Schäden zu verhindern, die von der thermischen Verarbeitungsaktivität entstehen
Finite-Elemente-Analyse der Querträgerstruktur
1. Finite-Elemente-Analyse und Optimierung wird auf dem Querträger getan, um die ultimative dynamischen Eigenschaften zu erreichen: das niedrigste Gewicht, beste strukturelle Steifigkeit, höchste Laufgeschwindigkeit und deutlich verbesserte Dynamik.
2. Ideal geeignet für Hochgeschwindigkeits- und Präzisions-Laserschneiden
Hochleistungs-Servomotor
Das japanische Yaskawa-Hochträgheits-Servosystem kann die beste Verstärker-Antwort bieten, die minimale Abbindezeit, effektive Drehzahlregelung und maximale mechanische Stabilität ergibt.
Y-Achse-Synchron-Doppelantriebslösung
1. Doppelmotor, Doppelgang-Synchronantriebssystem mit einer hochfesten Aluminiumlegierungs-Traverse
2. Maximale Beschleunigung: 1.0G
3. Bietet extrem hohe Verarbeitungseffizienz und stark reduzierten Gasverbrauch
Kühleinheit
1. Intelligentes Wasserkühlsystem mit doppeltem Temperaturbereich
2. Sicherheitsalarmfunktionen umfassen Übertemperaturalarm, Flussschutz, Wasserstandsschutz etc.
3. Dieses Gerät ist garantiert, auch in einer heißen und feuchten Umgebung normal zu arbeiten.

Weltklasse Einrichtungen
Um ein Weltklasse-Niveau zu gewährleisten, hören wir nie auf, die Produktqualität und Fertigungsgenauigkeit zu verbessern. In den letzten Jahren haben wir stark in mehreren Dutzend innovativen Einrichtungen investiert, einschließlich der Folgenden:
1. Großformat-Präzisionsbearbeitungszentrum wurde von HUNCO, OKUMA, AMADA, MAZAK und AWAY eingekauft
2. Deutsche WENZEL dreidimensionale Koordinatenmessmaschine
3. Amerikanische HOFMANN dynamische Auswuchtmaschine
4. Britische RENISHAW Lasermaschine und Ballbar-System
5. Laser-Interferometer, Kollimation, Mikroskop, Ultraschalldetektor, Infrarot-Analysator und andere fortschrittliche Testeinrichtungen

Eine große Sammlung von erstklassigen Einrichtungen und Talenten ermöglicht YUEMING, nicht nur die Produktionseffizienz kontinuierlich zu verbessern, sondern auch aus der Konkurrenz auf dem Markt herauszustehen.

Weltweit führende Fertigungskapazität
Prüfeinrichtungen
Amerikanisches OPTODYNE- Laser-Messgerät Bidirektionaler Hochpräzisions-Autokollimator
Das dreidimensionale Koordinaten-Messgerät ermöglicht die dreidimensionale Messung von komplizierten Werkstücken. Es kann eine ultra hohe Präzision bieten und dem mit der Konzipierung bezüglichen Standard entsprechen.
