Faserlaser-Schneidemaschine (mit Austauschtyp-Arbeitsbühne),

CMA1530C-GH-C

Die CMA1530C-GH-C-Faserlaser-Schneidemaschine ist speziell für Anwender entwickelt, die mittlere Leistung, schnelle Schnitte und hohen Automatisierungsgrad benötigen. Es kann in optionaler Leistung von 700W bis 2000W hergestellt werden, während sie eine einfache äußere und eine robuste Struktur bereitstellt. Diese Metall-Laserschneidemaschine arbeitet mit einem Austauschtyp -Arbeitsplattform, um schnelles Schneiden und kontinuierliche Lade- / Entladevorgänge durchzuführen. Es hat das Vertrauen der Anwender in Branchen wie Werbung, Beleuchtung und Metallverarbeitung erworben.

Funktionsmerkmale
1. Die Verwendung vom Gantry-Typ-Dual-Servo-Antriebssystem mit Zahnstange und Ritzel und vom Motor mit großer Trägheit, hohem Drehmoment und maximaler Beschleunigung von bis zu 1.2G gewährleistet das Gerät, schnell und präzise zu arbeiten.
2. Der verstärkt geschweißte Körper mit hoher Steifigkeit wird für einen effektiven Stressabbau dem Präzisionsfräsen und sekundärem Glühen unterzogen.
3. Der Faserlaser-Generator kennzeichnet sich durch hohe optische Qualität und stabile Ausgangsleistung, was zu einem hochpräzisen Schneiden führt.
4. Die Finite-Elemente-Analyse wird auf dem Querträger gemacht, und somit bietet es die Vorteile wie geringes Gewicht, hohe Steifigkeit und dynamische Eigenschaften.
5. Die professionelle Laserschneide-Software hat die Funktion des grafischen Layouts und der Eckenglättung, was dieses Produkt ermöglicht, Hochgeschwindigkeitsstanzen durchzuführen und zu markieren.
6. Extrem niedrige Betriebskosten : Der Laser mit einem Stromverbrauch von 3-4 kWh kann eine Vielzahl von Metallblechen schneiden.
7. Das Autofokus-System kann den kapazitiven, servogesteuerten Laserschneidekopf dadurch kontrollieren, dass es die Position und Geschwindigkeitsschlaufen schließt. Es verfügt über eine schnelle Dynamik und hohe Präzision, und es unterstützt auch die Leapfrog-Erhebung und schnelles Follow-up.
8. Professionelle Stahlblechschneide-Steuersoftware
1) Übernimmt den selbst anpassenden Glättungsalgorithmus, um die Schneidroute automatisch zu optimieren
2) Automatisierte Kantentracking-Funktion
3) Übernimmt den Bezier-Kurven-Algorithmus, um hocheffiziente Krümmung zu realisieren, und gleichzeitig unerwartete Schäden zu verhindern, die aus der thermischen Verarbeitungsaktivität erzeugt wurden.

Technische Parameter
Modell CMA1530C-GH-C Faserlaser-Schneidemaschine mit Austauschtyp-Arbeitsbühne
Schneidebereich 1500mm×3000mm
Lasertyp Faserlaser
Nennlaserleistung (optional) 700W~2000W
Antriebssystem Dual-Antrieb-Portalstruktur
Schmiersystem Komplett automatisch
Maximale Geschwindigkeit 120m/min
Maximale Beschleunigung 1.2G
Positioniergenauigkeit ±0.03mm/1000mm
Wiederholbare Positioniergenauigkeit ±0.02mm/1000mm
Unterstütztes Grafikformat CAD, DXF, etc.
Arbeitsumgebung 0-40℃ Luftfeuchtigkeit≤ 80%, keine Betauung
Gesamtleistung Approx. 20KW
Stromversorgung 3-Phasen 380V/50Hz/60Hz
Gesamtabmessung (L×B×H) 8160mm×2435mm×1885mm
Gesamtgewicht 5500Kg

Geeignete Materialien
Faserlaser-Schneidesysteme werden hauptsächlich für schnelles Schneiden von Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Titanlegierung, verzinktem Blech, Al-Zn-Stahlblech, Messing, Kupfer und anderen metallischen Materialien verwendet.

Anwendungen
Geschirr, Lampen, Blechbearbeitung, Geräteschränke, Autoteile, Kühlschränke, Klimaanlagen, Aufzüge, Hotelzubehör usw.

Proben auf einen Blick

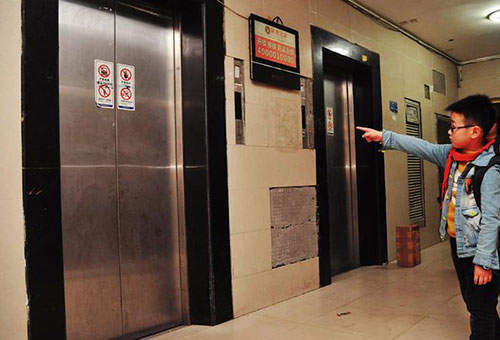

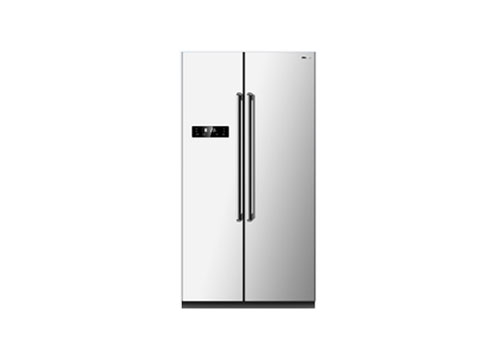

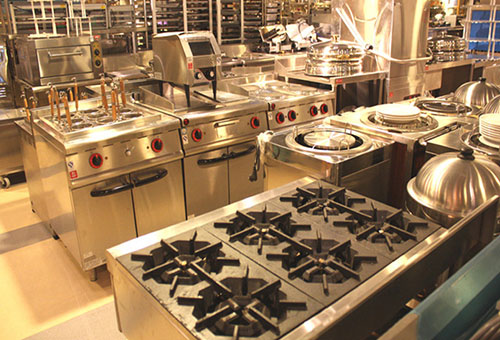

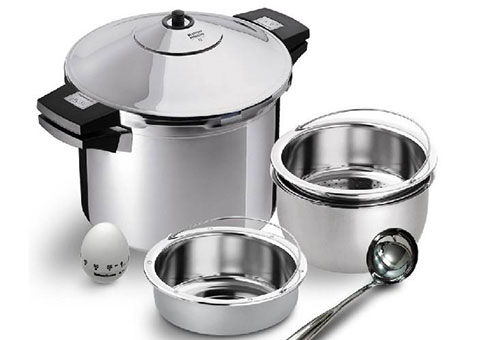

Lasergeschnittener Kühlschrank Lasergeschnittener Edelstahl-Herd Lasergeschnittener Aufzug Lasergeschnittenes Hotelzubehör

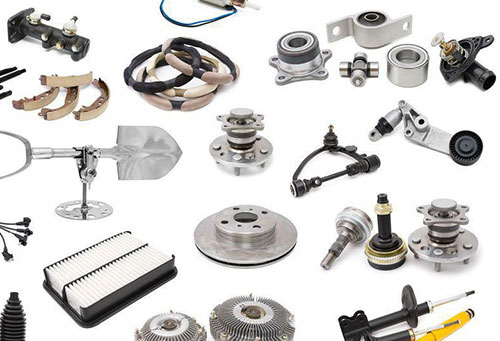

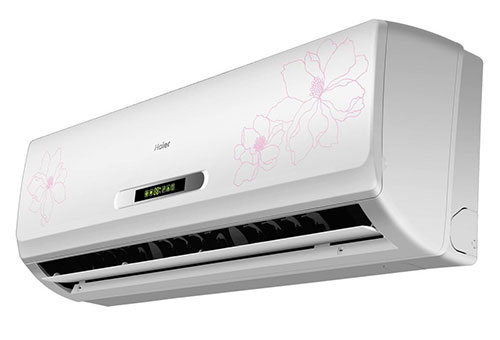

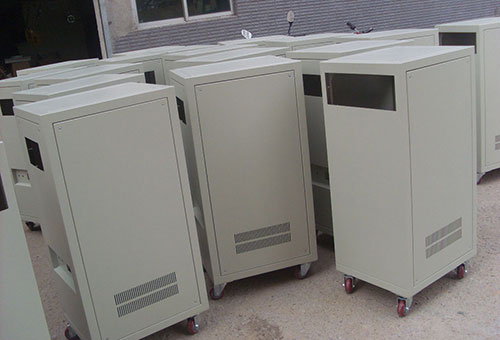

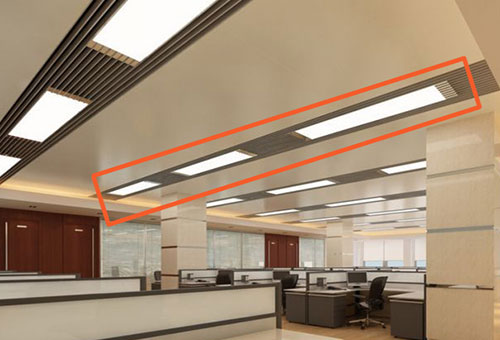

Lasergeschnittene Klimaanlage Lasergeschnittenes Lichtpaneel Lasergeschnittene Präzisions-Autoteile Lasergeschnittener Geräteschrank
Faserlaser
1. Wellenlänge: 1070~1090nm
2. Strahlqualität: TEM00 (M2<1.4)
3. Lebensdauer der Pumplaserdiode: über 100.000 Stunden
4. Wartungsfreier Betrieb
5. Single-Mode-Faser-Übertragung
6. Optimale Strahlform und Schneidleistung
7. Spezialisiert aufs Metallschneiden
Autofokussystem mit hohem Dynamikbereich
1. Steuert den kapazitiven, servogesteuerten Laserschneidkopf durchs Schließen der Position und Geschwindigkeits-Schlaufen.
2. Schnelle Dynamik und hohe Präzision
3. Unterstützt Leapfrog-Erhebung und schnellen Nachlauf.
Hocheffizienz- und Präzisions-Bewegungsmodul
Das verschleißfeste Zahnstangenantriebssystem kann das Schwingungsproblem überwinden, das durch hohe Geschwindigkeit, Fernbetrieb verursacht wird. Es kann Hochgeschwindigkeits- und Präzisions-Übertragung realisieren.
Professionelle Steuersoftware fürs Niederdichte-Stahlplattenschneiden
1.Übernimmt den selbstadaptiven Glättungs-Algorithmus, um die Schneideroute automatisch zu optimieren
2.Automatisierte Kantentracking-Funktion
3.Übernimmt den Bezier-Kurven-Algorithmus, um die hocheffiziente Krümmung zu realisieren und die Schäden zu verhindern, die von der thermischen Verarbeitungsaktivität entstehen
Finite-Elemente-Analyse der Querträgerstruktur
1. Finite-Elemente-Analyse und Optimierung wird auf dem Querträger getan, um die ultimative dynamischen Eigenschaften zu erreichen: das niedrigste Gewicht, beste strukturelle Steifigkeit, höchste Laufgeschwindigkeit und deutlich verbesserte Dynamik.
2. Ideal geeignet für Hochgeschwindigkeits- und Präzisions-Laserschneiden
Hochleistungs-Servomotor
Das japanische Yaskawa-Hochträgheits-Servosystem kann die beste Verstärker-Antwort bieten, die minimale Abbindezeit, effektive Drehzahlregelung und maximale mechanische Stabilität ergibt.
Y-Achse-Synchron-Doppelantriebslösung
1. Doppelmotor, Doppelgang-Synchronantriebssystem mit einer hochfesten Aluminiumlegierungs-Traverse
2. Maximale Beschleunigung: 1.0G
3. Bietet extrem hohe Verarbeitungseffizienz und stark reduzierten Gasverbrauch
Kühleinheit
1. Intelligentes Wasserkühlsystem mit doppeltem Temperaturbereich
2. Sicherheitsalarmfunktionen umfassen Übertemperaturalarm, Flussschutz, Wasserstandsschutz etc.
3. Dieses Gerät ist garantiert, auch in einer heißen und feuchten Umgebung normal zu arbeiten.

Weltklasse Einrichtungen
Um ein Weltklasse-Niveau zu gewährleisten, hören wir nie auf, die Produktqualität und Fertigungsgenauigkeit zu verbessern. In den letzten Jahren haben wir stark in mehreren Dutzend innovativen Einrichtungen investiert, einschließlich der Folgenden:
1. Großformat-Präzisionsbearbeitungszentrum wurde von HUNCO, OKUMA, AMADA, MAZAK und AWAY eingekauft
2. Deutsche WENZEL dreidimensionale Koordinatenmessmaschine
3. Amerikanische HOFMANN dynamische Auswuchtmaschine
4. Britische RENISHAW Lasermaschine und Ballbar-System
5. Laser-Interferometer, Kollimation, Mikroskop, Ultraschalldetektor, Infrarot-Analysator und andere fortschrittliche Testeinrichtungen

Eine große Sammlung von erstklassigen Einrichtungen und Talenten ermöglicht YUEMING, nicht nur die Produktionseffizienz kontinuierlich zu verbessern, sondern auch aus der Konkurrenz auf dem Markt herauszustehen.

Weltweit führende Fertigungskapazität
Prüfeinrichtungen
Amerikanisches OPTODYNE- Laser-Messgerät Bidirektionaler Hochpräzisions-Autokollimator
Das dreidimensionale Koordinaten-Messgerät ermöglicht die dreidimensionale Messung von komplizierten Werkstücken. Es kann eine ultra hohe Präzision bieten und dem mit der Konzipierung bezüglichen Standard entsprechen.
